EMD020

m²

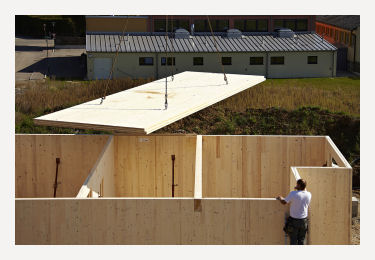

Laje de painel de madeira lamelada colada cruzada (CLT).

93,21€

Laje de painel de madeira lamelada colada cruzada (CLT) "STORA ENSO", de superfície média maior de 6 m², de 60 mm de espessura, formado por três camadas de lamelas de madeira, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris), com tratamento superficial hidrofugante, transparente; dessolidarização com banda elástica de poliuretano de célula fechada, de 12 mm de espessura; reforço de juntas entre painéis, através de painéis macho-fêmea para a sua correcta ensamblagem fixados com parafusos autoperfurantes e vedação com fita adesiva betuminosa de dupla face; elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N e fita adesiva de polietileno de 60 mm de largura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07ems020pccava

m²

Painel de madeira lamelada colada cruzada (CLT) "STORA ENSO", de superfície média maior de 6 m², de 60 mm de espessura, formado por três camadas de lamelas de madeira, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris), classe de serviço 1 e 2, segundo NP EN 1995-1-1, Euroclasse D-s2, d0 de reacção ao fogo, condutibilidade térmica 0,13 W/(m°C), densidade 490 kg/m³, calor específico 1600 J/kgK, factor de resistência à difusão do vapor de água 20, conteúdo de humidade à entrega de 12% (+/- 2%), classe resistente C24 e módulo de elasticidade paralelo de 12500 N/mm²; CLT 60 L3s NVI WW 24 SAN. Inclusive lingas para facilitar a descarga.

1,150

49,43

56,84

mt07ems030

Ud

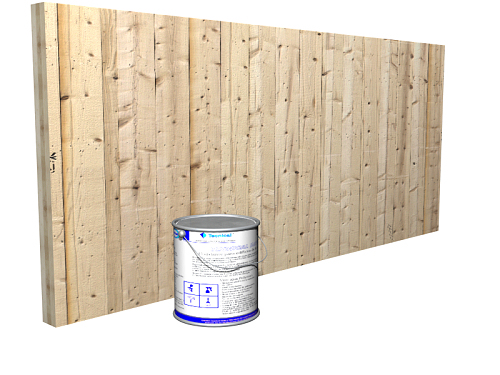

Repercussão por m² de tratamento superficial hidrofugante, transparente, aplicado numa face do painel de madeira lamelada colada cruzada.

1,000

4,00

4,00

mt16pdg060a

m

Banda elástica de poliuretano de célula fechada, de 12 mm de espessura.

0,350

14,30

5,01

mt07mee604b

Ud

Repercussão por m² de reforço de juntas entre painéis, através de painéis macho-fêmea para a sua correcta ensamblagem fixados com parafusos autoperfurantes e vedação com fita adesiva betuminosa de dupla face.

1,000

2,00

2,00

mt07mee603

Ud

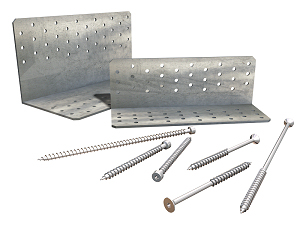

Repercussão por m² de elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N, para montagem de painel de madeira lamelada colada cruzada.

1,000

1,50

1,50

mt15dra070a

m

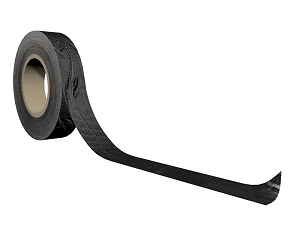

Fita adesiva de polietileno de 60 mm de largura, para a vedação nos encontros dos painéis e para a fixação e a vedação de lâminas transpiráveis.

0,200

0,98

0,20

mq07gte010c

h

Autogrua de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,050

66,84

3,34

mo048

h

Oficial de 1ª montador de estruturas de madeira.

0,354

17,69

6,26

mo095

h

Ajudante de montador de estruturas de madeira.

0,708

17,27

12,23

%

Custos directos complementares

2,000

91,38

1,83

Custo de manutenção decenal: 9,79€ nos primeiros 10 anos.

Total:

93,21

UNIDADE DE OBRA EMD020: LAJE DE PAINEL DE MADEIRA LAMELADA COLADA CRUZADA (CLT).

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de laje de painel de madeira lamelada colada cruzada (CLT) "STORA ENSO", de superfície média maior de 6 m², de 60 mm de espessura, formado por três camadas de lamelas de madeira, coladas com adesivo sem ureia-formaldeído, com camadas sucessivas perpendiculares entre si e disposição transversal das lamelas nas camadas exteriores, acabamento superficial qualidade não vista em ambas as faces, de madeira de abeto vermelho (Picea abies) e pinho silvestre (Pinus sylvestris), classe de serviço 1 e 2, segundo NP EN 1995-1-1, Euroclasse D-s2, d0 de reacção ao fogo, condutibilidade térmica 0,13 W/(m°C), densidade 490 kg/m³, calor específico 1600 J/kgK, factor de resistência à difusão do vapor de água 20, conteúdo de humidade à entrega de 12% (+/- 2%), classe resistente C24 e módulo de elasticidade paralelo de 12500 N/mm², com tratamento superficial hidrofugante, transparente. Incluindo lingas para facilitar a descarga, dessolidarização com banda elástica de poliuretano de célula fechada, de 12 mm de espessura; reforço de juntas entre painéis, através de painéis macho-fêmea para a sua correcta ensamblagem fixados com parafusos autoperfurantes e vedação com fita adesiva betuminosa de dupla face; elementos de fixação mecânica, de aço galvanizado tipo DX51D+Z275N e fita adesiva de polietileno de 60 mm de largura; cortes, entalhes para a sua correcta ensamblagem, nivelamento e colocação dos elementos de ligação e reforço. Trabalhado em oficina e colocado em obra.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem deduzir aberturas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem deduzir aberturas. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,845

0,768

17 02 03

Plástico.

0,039

0,065

Total resíduos:

0,884

0,833
